DEC logoRULES AND REGULATIONS
Regulatory Authority: Devens Enterprise Commission
Agency Contact: Peter C. Lowitt
Phone: 978.772.8831 ext 3313
Address: 33 Andrews Parkway, Devens, MA 01434
Massachusetts Register Number 1211
Effective Date: November 2013

974 CMR 2.00 SUBDIVISION

2.09: Appendix A and B


Appendix A — Figure A
Major Collector Street

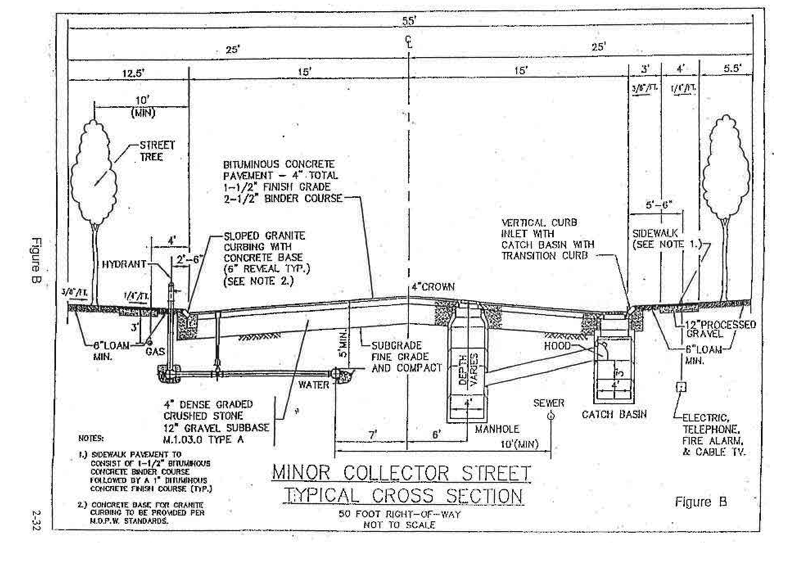

Appendix A — Figure B
Minor Collector Street

Appendix A — Figure C
Local Street

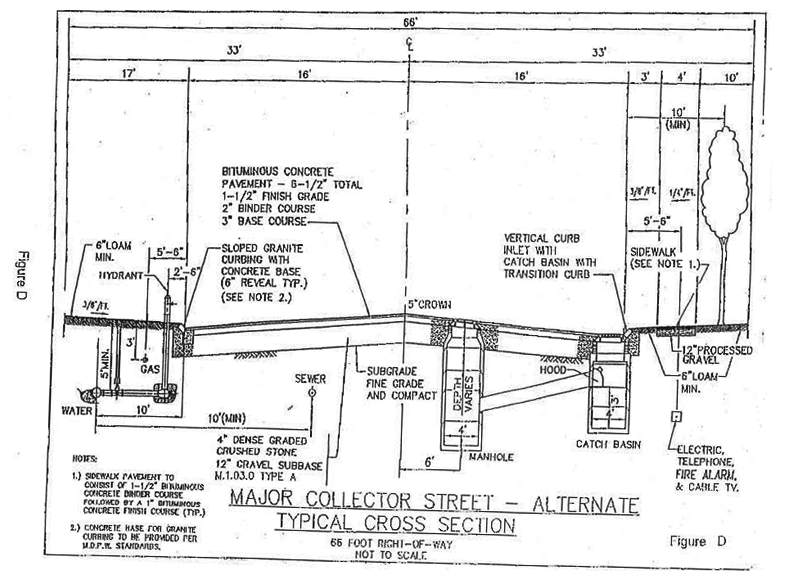

Appendix A — Figure D
Major Collector Street Alternative

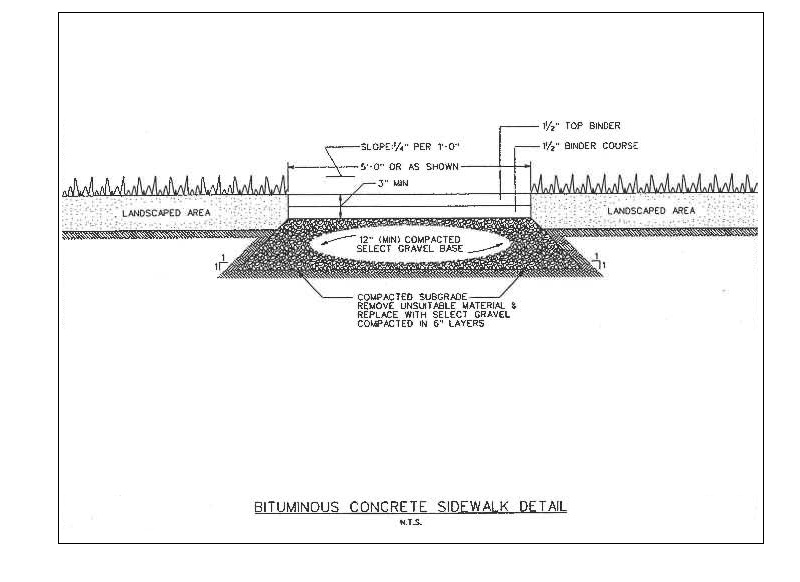

Appendix B — Figure A
Note: All sidewalks shall be Americans with Disabilities Act (ADA) compliant, and conform to the Massachusetts Architectural Access Board (521 CMR) requirements and shall include transition intersections with tactile strips at crosswalks.

Bituminous Concrete Sidewalk Detail

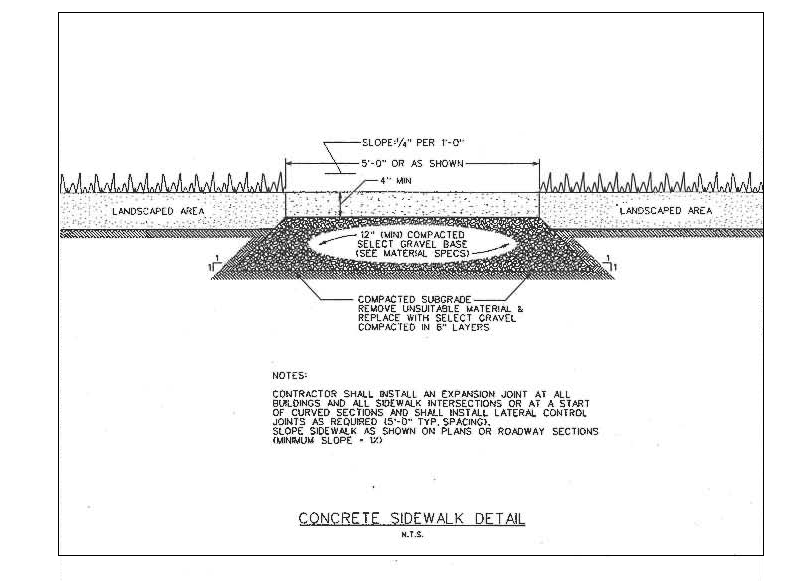

Appendix B — Figure B
Note: All sidewalks shall be Americans with Disabilities Act (ADA) compliant, and conform to the Massachusetts Architectural Access Board (521 CMR) requirements and shall include transition intersections with tactile strips at crosswalks.

Concrete Sidewalk Detail

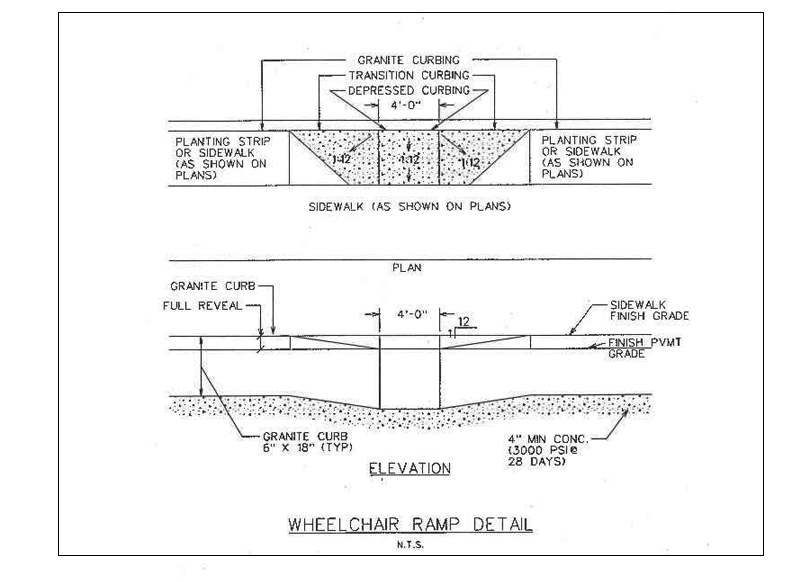

Appendix B — Figure C
Wheelchair Ramp Detail

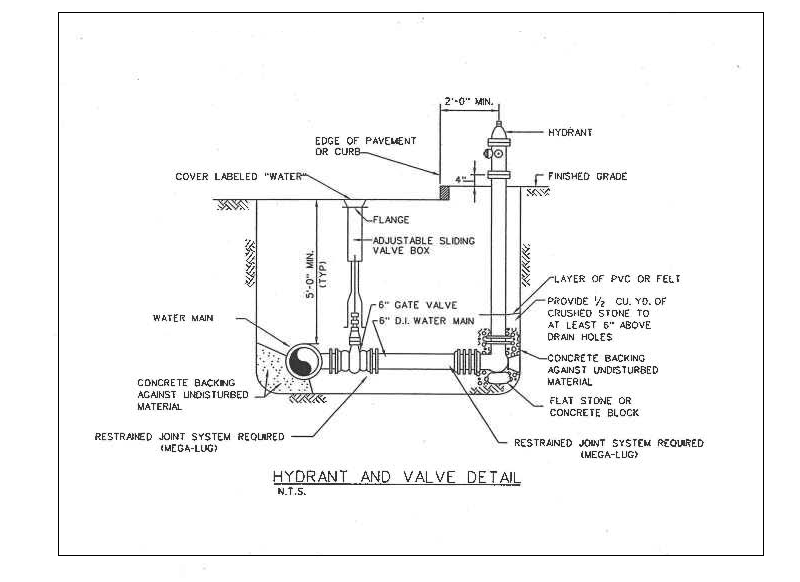

Appendix B — Figure D
Note: Contact Devens Utilities Department for additional details/requirements.
Hydrant and Valve Detail

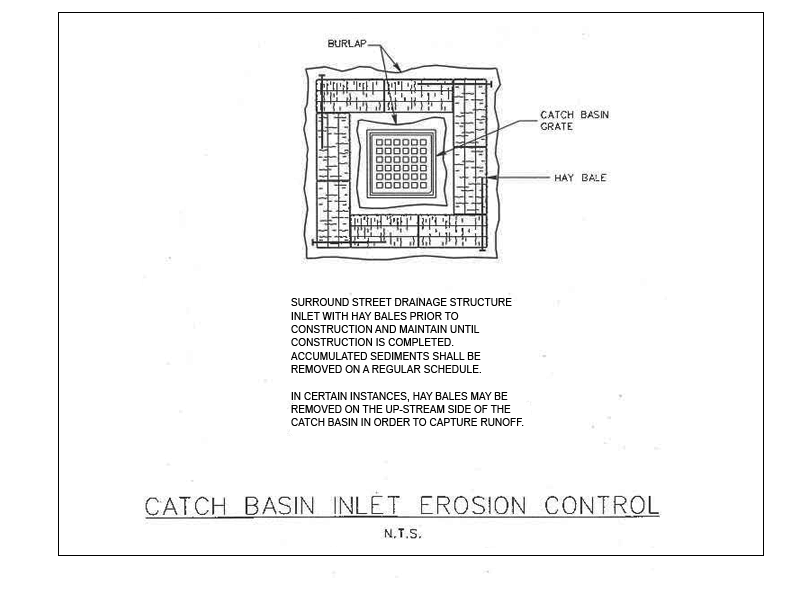

Appendix B — Figure E
Catch Basin Inlet Erosion Control

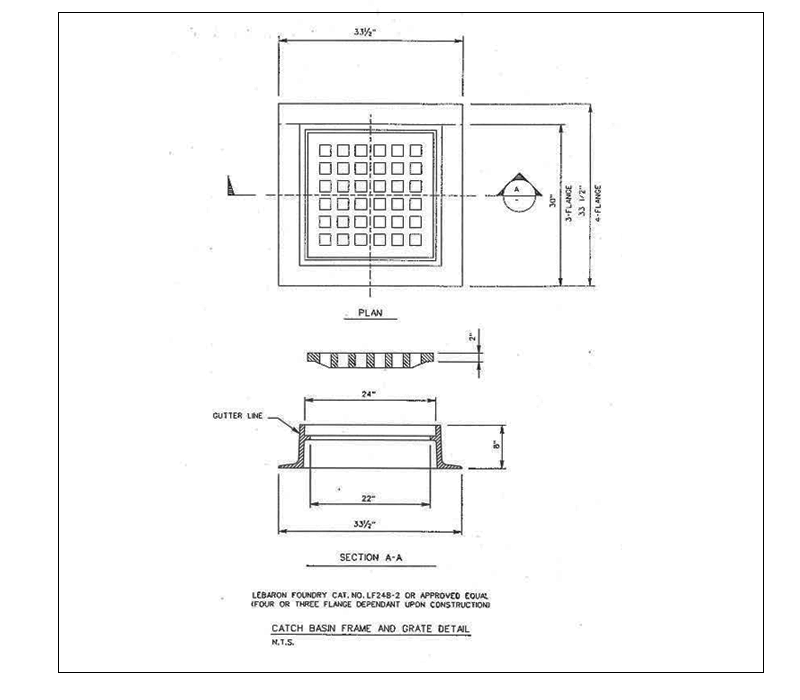

Appendix B — Figure F
Note: Contact Devens Engineering Department for additional details/requirements.
Catch Basin & Grate Detail

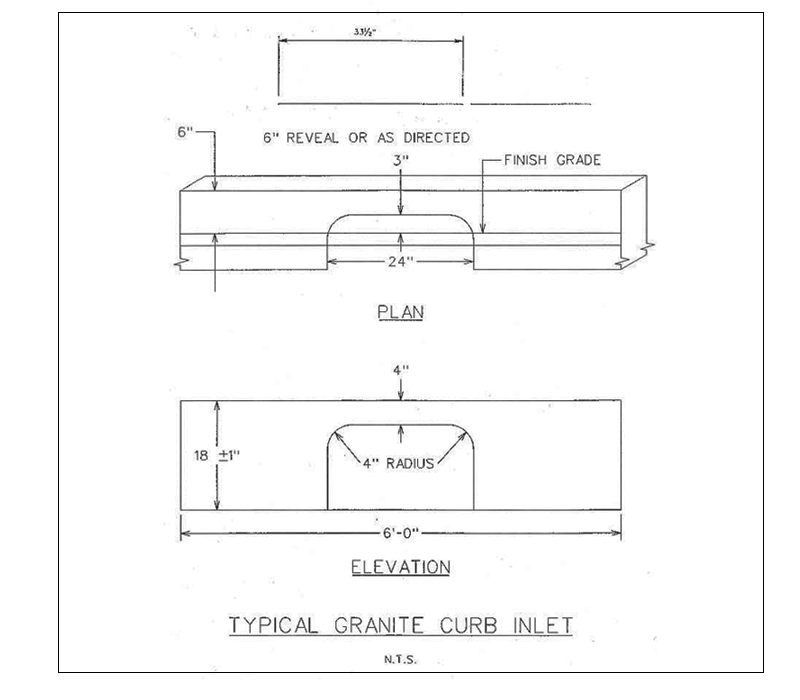

Appendix B — Figure G
Note: Contact Devens Engineering Department for additional details/requirements.
Typical Granite Curb Inlet

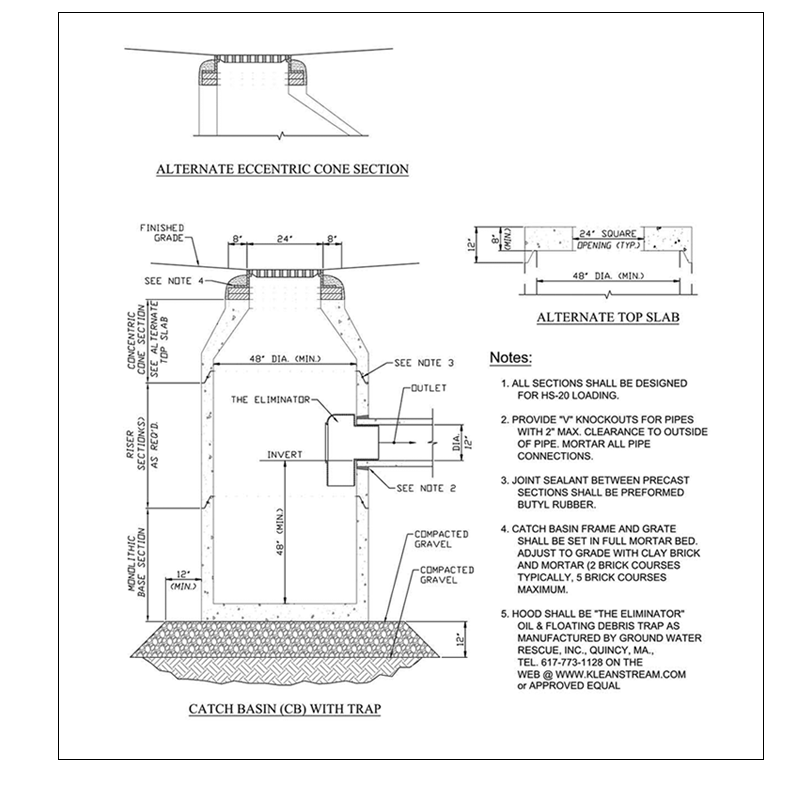

Appendix B — Figure H
Catch Basin with Trap

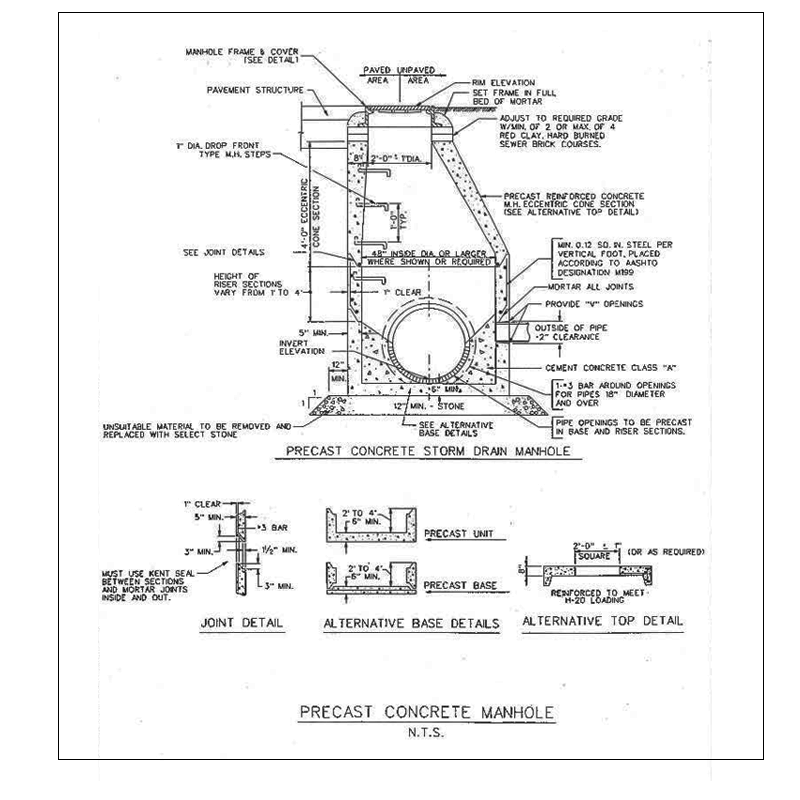

Appendix B — Figure I
Note: Contact Devens Engineering Department for additional details/requirements.
Precast Concrete Manhole

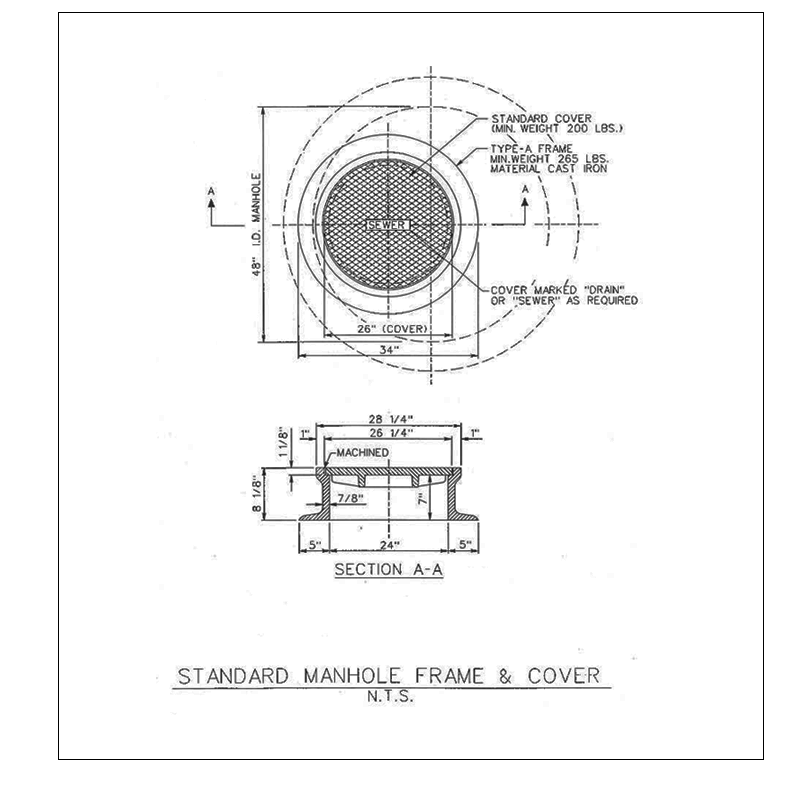

Appendix B — Figure J
Note: Contact Devens Engineering Department for additional details/requirements.
Standard Manhole Frame & Cover

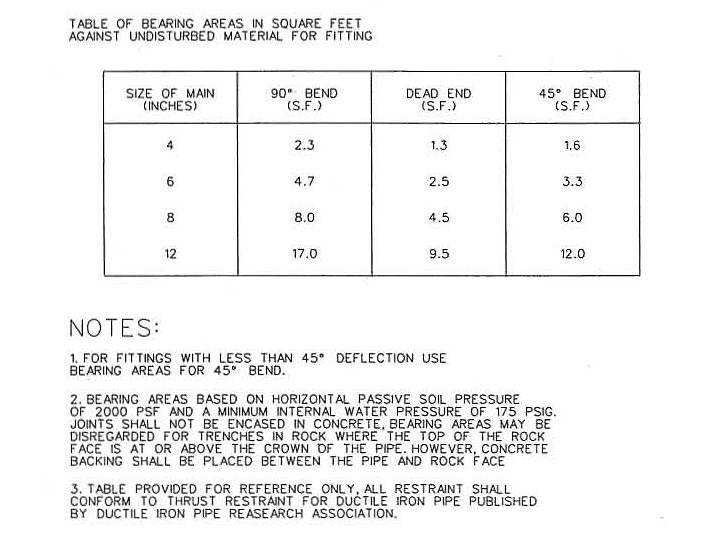

Appendix B — Figure J Table
Note: Contact Devens Engineering Department for additional details/requirements. Table of Bearing Areas in Sq Ft against Undisturbed Material for Fitting

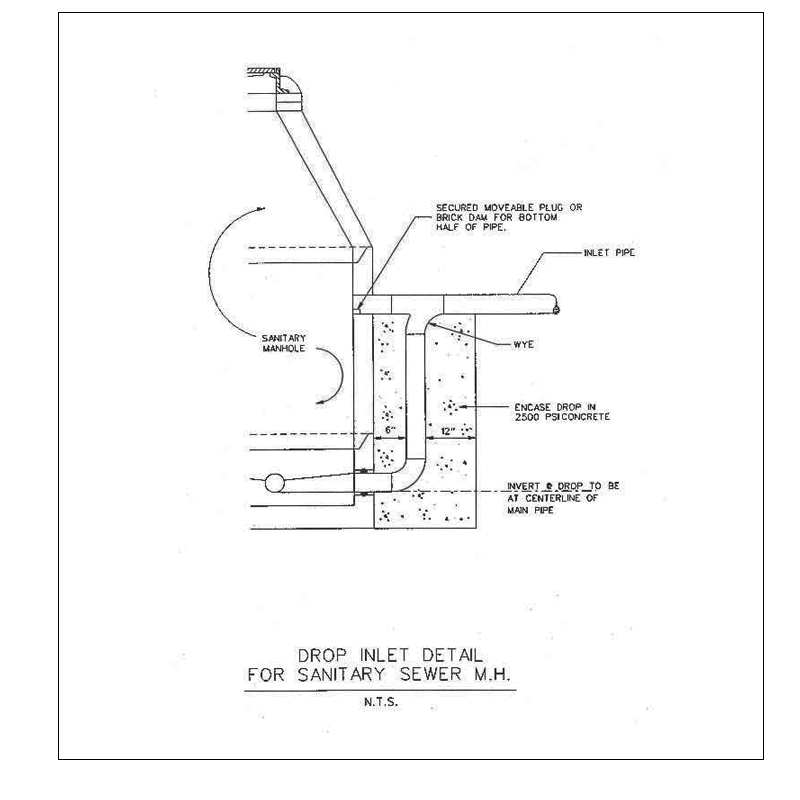

Appendix B — Figure K-1
Note: Contact Devens Engineering Department for additional details/requirements.
Drop Inlet Detail for Sanitary Sewer Manhole

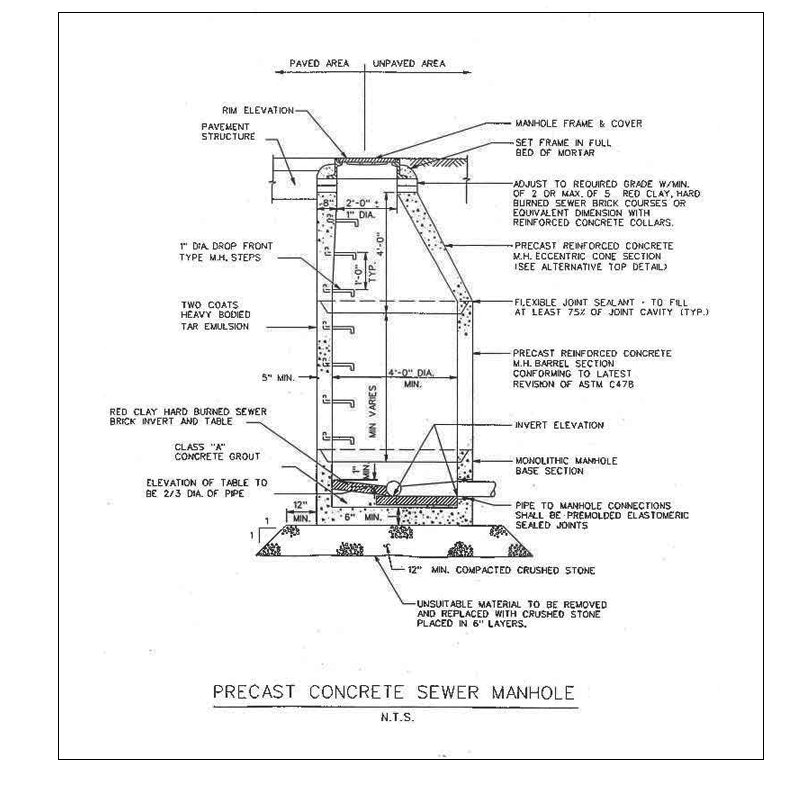

Appendix B — Figure K-2
Note: Contact Devens Engineering Department for additional details/requirements.
Precast Concrete Sewer Manhole

Appendix B — Figure L
Note: Contact Devens Engineering Department for additional details/requirements.
Concrete Encasement Detail at Utility Crossings

Appendix B — Figure M
Typical Pavement and Sloped Granite Curb

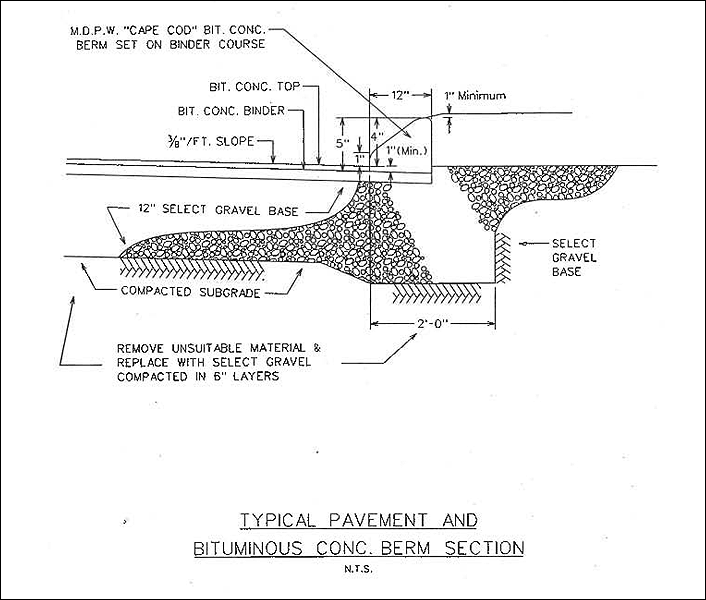

Appendix B — Figure N
Typical Pavement and Bituminous Concrete Berm Section
